1、鎧裝電纜規格型號就是安裝常用電力電纜、控製電纜和通訊電纜等帶上鎧裝,並用電纜型號後麵帶阿拉伯數字區分,例如VV22、YJV22、KVV22鎧裝電纜等。所以鎧裝電纜規格型號可以安裝常規電纜那樣一一對應起來看。

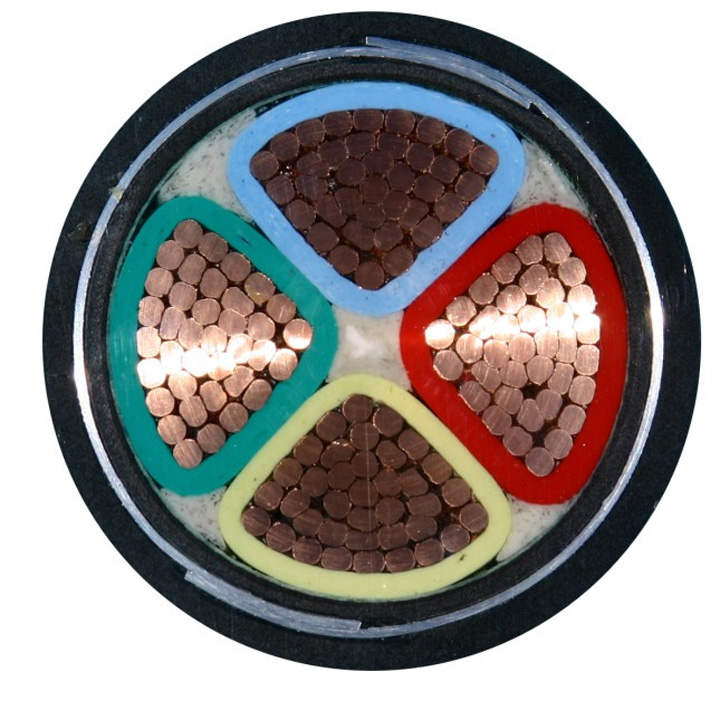

鋁合金鎧裝電纜
鋼帶鎧裝電纜型號有VV22、VVP22、ZRVV22、NH-VV2;控製電纜鋼帶鎧裝電纜型號有KVV22、KVVP2、KVVP22、ZR-KVV22鋼絲鎧裝電力電纜電纜型號有VV32、YJV32、ZR-VV32鋼絲鎧裝控製電纜電纜型號有 KVV32、KVVP32鎧裝通信電纜型號: HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)
2、鎧裝電纜代號含義:一般型號上都有2位數字,倒數第二位就是表示鎧裝的,無鎧裝電纜就是不帶鎧裝的電纜。比如說YJV23,YJ就是交聯聚乙烯絕緣,V聚氯乙烯內護套,2表示雙鋼帶鎧裝,3表示外護套是聚乙烯。鎧裝分為鋼帶鎧裝(22,23),細鋼絲鎧裝(32,33),粗鋼絲鎧裝(42,43)。具體如下圖所示:
鎧裝電纜代號含義
3、鎧裝電纜與非鎧裝區別,采用鋼帶或者鋼絲纏繞,用於保護電纜不受外部機械力的破壞;還可以提防老鼠撕咬,不至於透過鎧裝造成電力傳輸問題,鎧裝的彎曲半徑要大,鎧裝層可以接地,保護電纜。
鎧裝電纜結構
鎧裝材料有鋼帶、鋼絲、鋁帶、鋁管等,其中鋼帶、鋼絲鎧裝層具有高導磁率,有很好的磁屏蔽效果,可以用於抗低頻幹擾,並可使鎧裝電纜直埋敷設而免於穿管且價廉物美在實際運用較多。帶鎧電纜比不帶鎧的價格一般市場價高出12-15%左右。如果電纜敷設在運行環境極好的地方,從經濟角度來說,可不帶鎧裝選用普通電纜。
以上是關於鎧裝電纜規格型號和代號含義及鎧裝電纜與非鎧裝區別的介紹,更多請查看我站。
